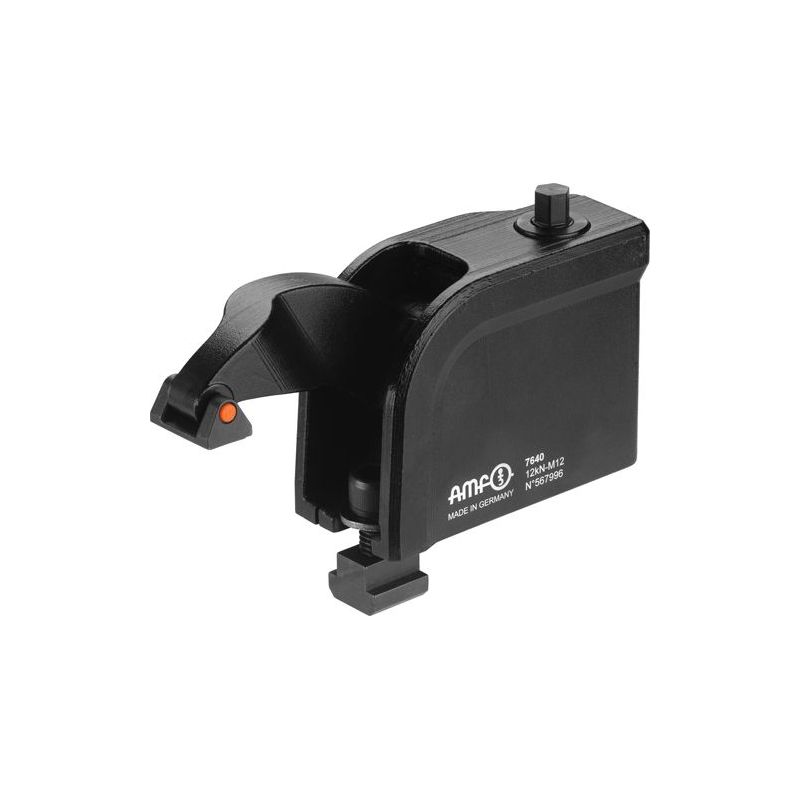

AMF 7640-12M12x14 Kompaktspanner

Kompaktspanner
Stufenlos verstellbares Spannelement aus legiertem Vergütungsstahl. Ausführung schwarz verzinkt in vergütetem Feinguss. Komplett mit Befestigungssatz 7640BFS und unverlierbarem, glatten Druckstück.

Anwendung:
Kompaktspanner mit dem Befestigungssatz 7640BFS auf dem Maschinentisch montieren, anschließend positionieren und mit vorgegebenem Drehmoment auf dem Maschinentisch befestigen. Werkstück spannen (Drehmoment beachten).
Hinweis:
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz 7640BFS.
- Bei Verwendung des Spannelementes ohne T-Nuten-Mutter DIN508 muss die Zugfestigkeit der Aufnahmeplatte mindestens 900 N/mm² betragen!
- Nicht mit Druckluft reinigen.
Vorteil:
- Stufenloses spannen
- Spannkräfte 12kN / 16kN
- Kompakte Bauweise
- Höhenskala ermöglicht ein schnelles Voreinstellen der Spannhöhe
- Druckstück unverlierbar montiert
- Schmutz- und spanabweisend
- Durch den geschwungenen Spannarm ist ein senkrechtes, prozesssicheres Spannen der Befestigungsschraube mit definiertem Drehmoment gewährleistet
- Der Kompaktspanner kann durch einen neuartigen Schnellverschluss mit dem Zwischenelement 7640Z schraublos verbunden werden
