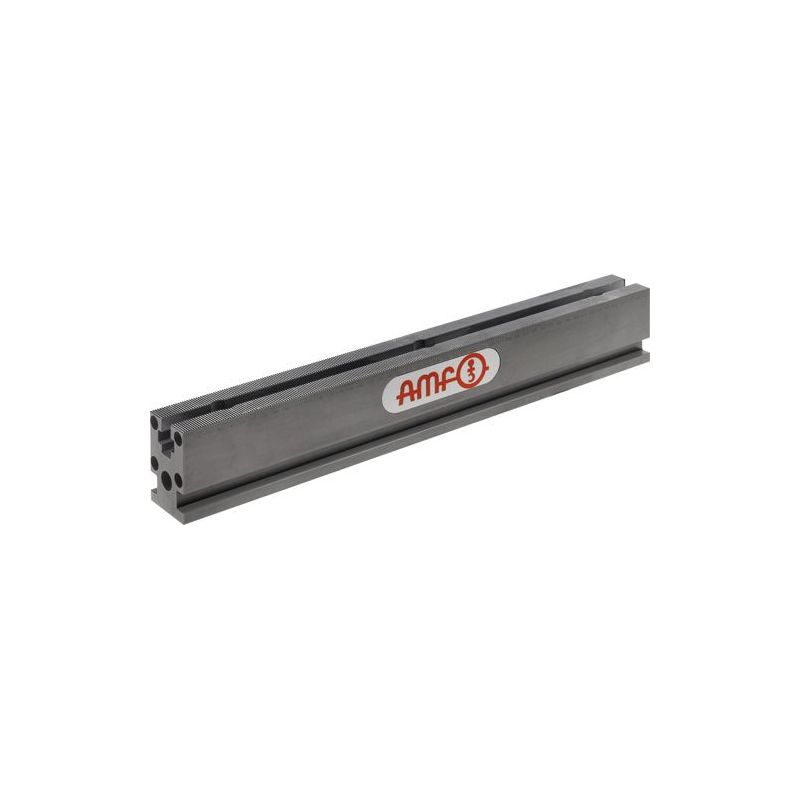

AMF 6376G-80x600 Spannschiene

Spannschiene
max. Spannkraft je Spannstelle 30 kN

Ausführung:
Material: Einsatzstahl 21MnCr5, plasmanitriert. Härte 58 HRC.

Ausgelegt für folgende Befestigungsmöglichkeiten auf dem Maschinentisch:
1. Seitlicher Spannrand für Spannpratze Bestell-Nr. 429258.
2. Durchgangsbohrung in der Spannschiene für Zylinderkopfschraube DIN ISO 4762-M12 für die Befestigung mittels Schraube und Nutenstein.
3. Vorbereitet für das Spannen mit dem AMF Nullpunktspannsystem Zero-Point-Systems. Aufnahmebohrungen im Abstand von 50 bzw. 100 mm für die Spannbolzen Größe 20.

Andere Aufnahmebohrungen für beispielsweise Spannbolzen Größe 10 oder Größe 40 jederzeit auf Anfrage lieferbar.
Positionierschritte auf der Spannschienenrasterung im Abstand von 2 mm möglich.
Anwendung:
Modular aufgebautes Spannsystem, das seine Vorteile in den vielseitigen Anwendungsmöglichkeiten hat.
Wahlweise für ein oder mehrere Werkstücke ausgelegt.
Zum schnellen Spannen von Werkstücken für die spanende Bearbeitung. Durch den Einsatz der umfangreichen Festanschläge und Keilspanner passt sich dieses Spannsystem an Ihre Bedürfnisse an.
