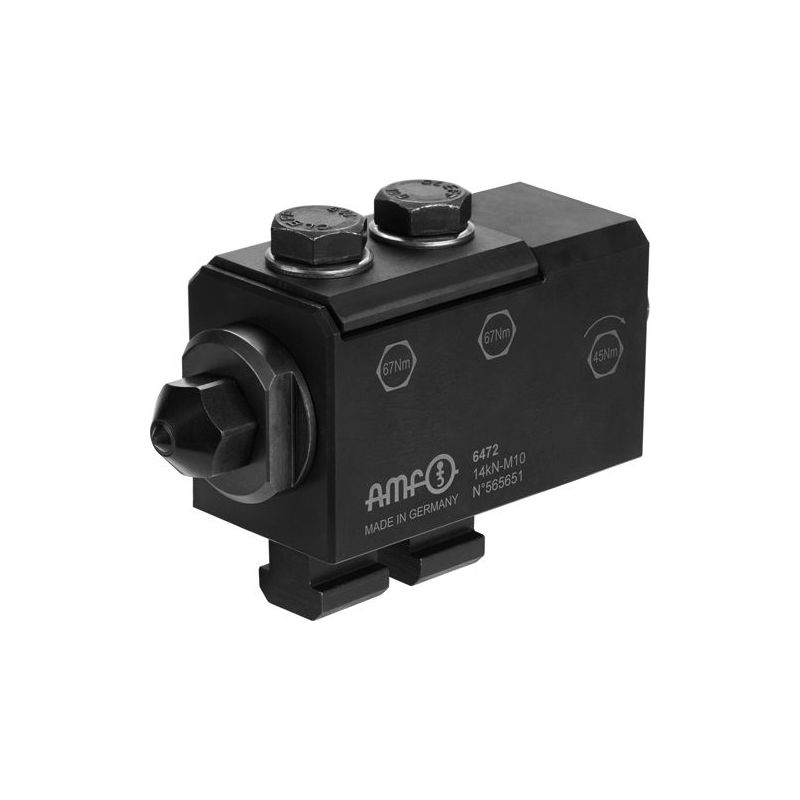

AMF 6472-14 Seitenspanner mit Spannspitze

Seitenspanner mit Spannspitze
(ohne Niederzug)
Komplett mit Befestigungsschrauben ISO4014 (10.9) und Muttern für T-Nuten DIN508.

Anwendung:
Der mechanische Seitenspanner ohne Niederzugeffekt ist als Spannelement und als Anschlagelement einsetzbar.
In Verbindung mit der Basisplatte mit Nut 6498FT ist der Seitenspanner auch quer zur Tischnut einsetzbar.
Hinweis:
Die Spannkraft wird bei optimaler Ausnutzung des max. Anziehdrehmomentes der Befestigungsschrauben errreicht.
Bei Verwendung größerer T-Nutensteine ist auf die Schraubenlänge zu achten! Durch den Einsatz eines flachen Nutensteines Nr. 6322A, besteht die Möglichkeit den Seitenspanner exakt in der Nut des Maschinentisches zu positionieren.
Die Befestigung erfolgt mit einer Zylinderschraube ISO 4762 M6 x 10.
Passende Druckschrauben:
7110DKX - Druckschraube mit Kugel, glatt
7110DFX - Druckschraube mit Kugel, geriffelt
Vorteil:
- kompakte Bauweise
- horizontale und vertikale Einsatzmöglichkeit
- wechselbare Druckschraube
