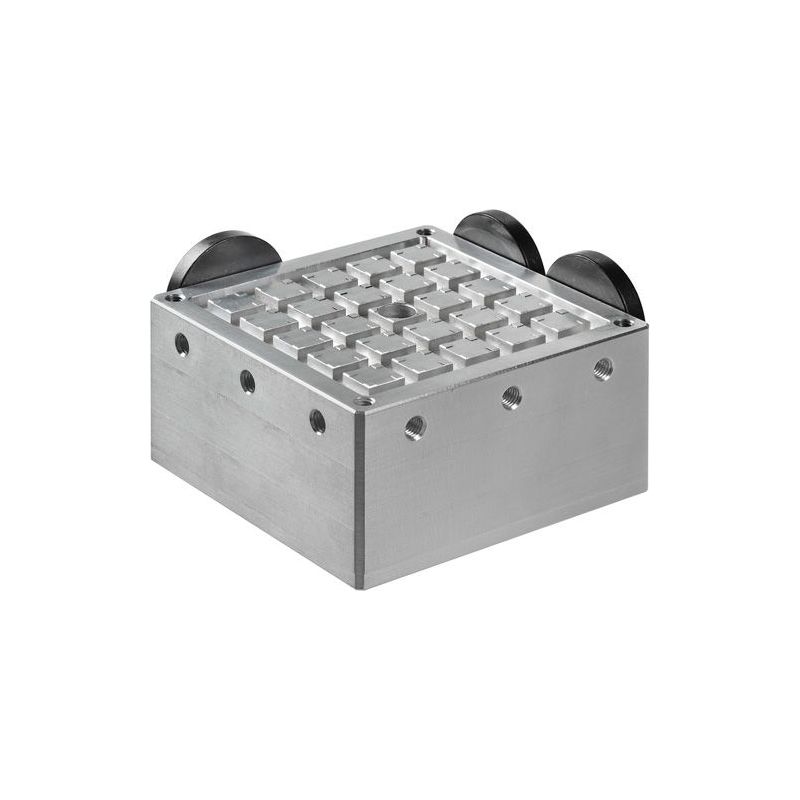

AMF 7810AB Aufbaublock

Aufbaublock
Lieferumfang bestehend aus:
- Aufbaublock aus Aluminium, Raster 12,5 x 12,5 mm
- 3 Exzenteranschläge mit Befestigungsschrauben
- 1 m Dichtschnur Ø 2,0 mm

Ausführung:
Der Aufbaublock hat auf der Oberseite Nuten und eine Ansaugstelle. Das Rastermaß beträgt 12,5 mm. Durch das Einlegen der Dichtschnur wird die Feldgröße individuell festgelegt. Der Aufbaublock wird direkt über einer Ansaugstelle auf der Vakuumspannplatte 7800P/7800BV aufgesetzt. Die Unterseite ist mit einer Dichtschnur Ø 2,0 mm versehen.
Anwendung:
Der Einsatz von Aufbaublöcken ermöglicht Durchbrüche bei der Bearbeitung. Werkstücke können durchgebohrt werden, ohne die Vakuumspannplatte bzw. das Bauteil selbst zu beschädigen.
Hinweis:
Dichtschnur Ø 4,0 mm bitte separat bestellen (Bestell-Nr. 374512).
