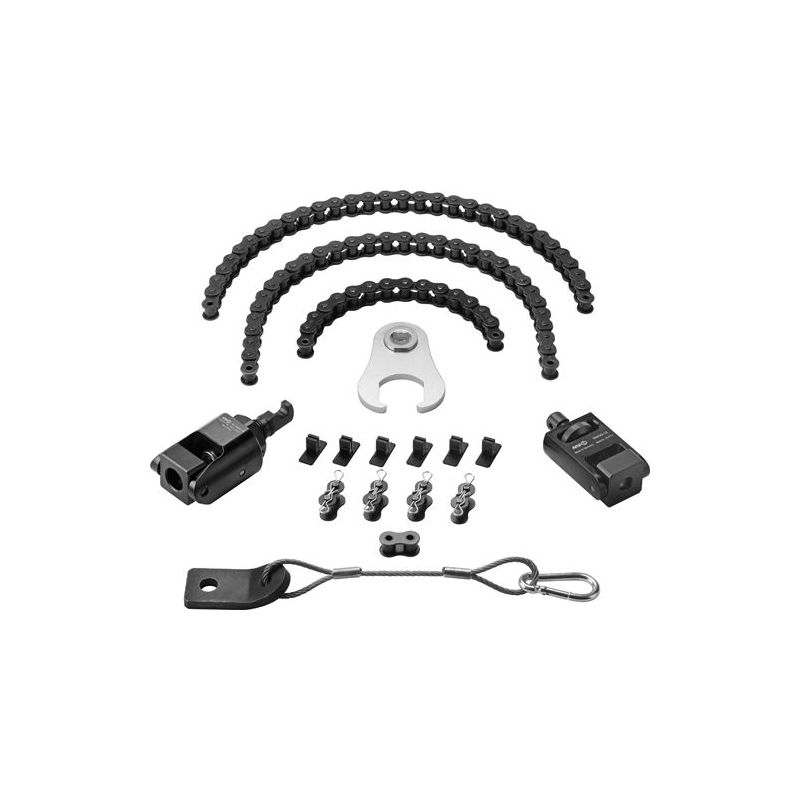

AMF 6540-M12 Spannkettensatz

Spannkettensatz
Spannhaken und Gegenhalter aus Vergütungsstahl, brüniert. Kette aus Vergütungsstahl.
Befestigung für T-Nuten 6541 bitte separat bestellen.
Bestehend aus:
- Spannhaken
- Sicherungssatz für Spannkette
- Gegenhalter
- 4 Rollenketten
87601: 492 mm (2x), 238 mm (1x), 15,9 mm (1x)
87627: 991 mm (1x), 229 mm (1x), 483 mm (1x), 25,4 mm (1x)
- 4 Verschlussgliedern mit Splinten zum Verbinden
- 6 Schonelemente aus Kunststoff
- offener Ringschlüssel 685Md

Anwendung:
Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche.
Hinweis:
Montage ausschließlich mit dem AMF Befestigungssatz 6541 für Spannhaken und dem Sicherungssatz 6540K.
Für größere Spannaufgaben können auch die Spannhaken, Gegenhalter und Spannketten, der Größe 20 und 24 verwendet werden.
Vorteil:
- Gleichmäßige Druckverteilung verringert die Verformung des Werkstückes.
- Werkstückschonung durch in die Kettenglieder einrastbare Kunststoffelemente.
- Großer Verstellbereich (Spannhub) am Gegenhalter und Spannhaken.
